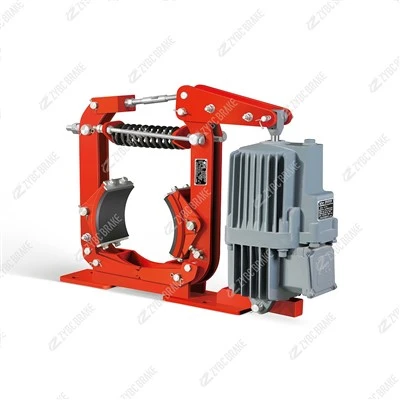

YWZ8-300/E30 Spring-Brek Dram Pelepasan Hidraulik Gunaan
YWZ8-300/E30 ialah brek dram hidraulik-elektro tugas sederhana-untuk perjalanan kren, takal kepala penghantar, slewing portal, -perjalanan penumpuk dan peringkat hadapan win. Ia berjalan pada pendorong Ed30/5 yang sepadan, pegas-brek terpakai dan kuasa-pada keluaran. Potong kuasa dan spring mengunci kasut — tiada udara, tiada hidraulik luaran, sudah pasti. Ia membawa -pautan kelegaan dan peranti penjajaran automatik kasut-yang sama keluarga YWZ8, jadi kedua-dua lapisan haus sekata dan anda berhenti mengejar satu-seretan sisi. Spring brek terletak di dalam tiub segi empat sama dengan skala tork di sisi — tetapkan dan baca pramuat di tapak. Lapisan dipasang pada keseluruhan kad; tukar pad tanpa membuka kasut.
Description/kawalan
Mata Jualan Utama
200–320 N·m tork brek boleh laras, roda Ø300 mm,65 kg.
Padanan Ed30/5 thruster: Tujahan 300 N, lejang 50 mm, kelas F-, S1 berterusan + S3-60% sehingga 1200 kitaran/j.
Mengunci -pautan pelepasan yang sama - kedua-dua kasut berundur sama rata, tiada satu-melekat di sisi, tiada memakai lapisan yang tidak rata.
Penjajaran automatik kasut-. - tiada pelarasan semula-kelegaan kerap.
Skala kilas pada spring tiub-persegi - baca pramuat terus, tiada calc di tapak.
Kad-dilekapkan bukan-lapisan asbestos - tukar pad dalam beberapa minit, tiada koyak kasut. Separuh-lapisan logam / lembut / keras boleh dipilih.
NC gagal-selamat: matikan brek=hidupkan. Keselamatan standard untuk mengangkat dan memandu perjalanan.
Voltan fleksibel: 380–400 V 50 Hz std, 440–460 V 60 Hz pilihan.
patuh-piawai: dimensi kepada JB/ZQ4388-86 / GB6333-86, teknikal kepada JB/T 6406-2006, Ed thruster kepada DIN 15430.
Gambaran Keseluruhan Produk
YWZ8-300/E30 ialah pegas-brek dram yang dilepaskan secara elektro-hidraulik. Pendorong Ed30/5 membina tekanan hidraulik, memanjangkan rod tolak dan membuka kasut terhadap spring. Matikan kuasa → spring menutup kasut pada dram 300 mm.
Ia adalah abrek servis untuk nyahpecutan dan berhenti di kawasan tidak-berbahaya. Ia bukan brek keselamatan-sahaja dan bukan untuk gas letupan atau zon habuk - untuk kawasan berbahaya menggunakan versi terlindung-letupan.
Siri YWZ8 berkongsi antara muka Ed thruster dengan YWZ4B dan YWZ13; YWZ8 dan YWZ13 mempunyai-peranti pelepasan yang sama. YWZB menggunakan pendorong YT yang lebih lama dan tidak boleh ditukar secara langsung- tanpa memeriksa sampul surat.
Data Teknikal
|
item |
YWZ8-300/E30 |
|---|---|
|
Tork brek |
200–320 N·m (boleh laras spring) |
|
Diameter roda brek D |
300 mm |
|
Berundur / pelepasan E |
1.0 mm |
|
Pendorong yang sepadan |
Ed30/5 |
|
Tujahan pendorong |
300 N |
|
Strok pendorong |
50 mm |
|
A |
500 mm |
|
b |
140 mm |
|
C |
160 mm |
|
d |
22 mm |
|
F |
310 mm |
|
G1 |
130 mm |
|
G2 |
300 mm |
|
H |
610 mm |
|
h1 |
240 mm |
|
i |
80 mm |
|
K |
250 mm (pilihan kurungan 270 mm, nyatakan semasa pesanan) |
|
M |
180 mm |
|
n |
12 |
|
G3 |
120 mm |
|
Berat badan |
65 kg |
|
Tugas operasi |
S1 berterusan + S3-60%, 1200 kitaran/j |
|
Voltan |
AC 3 fasa, 380–400 V 50 Hz std; 440–460 V 60 Hz pilihan |
|
Suhu persekitaran. |
−20 darjah hingga +50 darjah |
|
Kelembapan relatif |
Kurang daripada atau sama dengan 90% |
|
Persekitaran |
Tiada gas mudah terbakar, meletup atau menghakis; gunakan anti-jenis karat sebaliknya |
|
Piawaian |
Dimensi JB/ZQ4388-86 / GB6333-86, teknikal JB/T 6406-2006, Ed thruster DIN 15430 |
Nota Pemasangan & Retrofit
YWZ8-300 berkongsi sampul roda 300 mm merentasi E30 / E50 / E80:
YWZ8-300/E30 - Ed30/5 - 200–320 N·m - 65 kg
YWZ8-300/E50 - Ed50/6 - 200–550 N·m - 80 kg
YWZ8-300/E80 - Ed80/6 - 350–850 N·m - 92 kg
Ketiga-tiganya mengekalkan A500 / C160 / D300 / H610 / j1 240. Tork bergerak ke atas hanya menukar pramuat pendorong dan spring, bukan bolt asas - melainkan anda memerlukan pendakap K=270 mm, yang mesti dinyatakan mengikut susunan.
Sebelum membuat pesanan, sahkan: diameter roda=300 mm, lebar hab terhadap C=160 mm dan sampul surat A / H / K. Jika menggantikan YWZB (YT thruster) atau dram yang sangat lama, semak antara muka thruster dan arka kasut, jangan anggap jatuh-masuk.
